Le système
Le système VÉTApier combine des plaquettes de pierre naturelle serties dans une mousse rigide haute densité, idéal pour les façades en VETAGE ou BARDAGE, avec ou sans isolant rapporté.

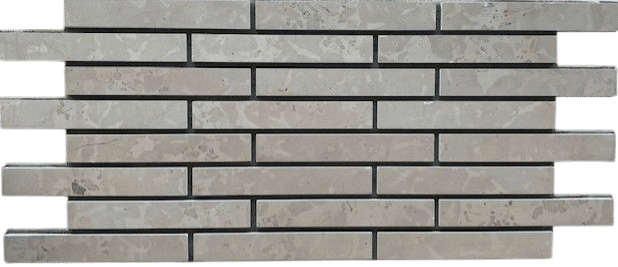

Caractéristiques techniques et structure du panneau VÉTApier
Dimensions
Selon le type de panneau :
- La longueur est comprise entre 900 et 1320 mm
- La largeur est comprise entre 400 et 550 mm
- L’épaisseur est de 25 mm.
- Le poids oscille entre 12 et 16 Kg.
Aspect visuel
• Les parements de pierre disponibles (formats, structures et coloris) présentent de nombreuses possibilités architecturales des façades.
• Le processus de fabrication innovant et breveté permet une grande flexibilité d’appareillages pour un choix esthétique très large.
Avantages
- Panneau de pierres léger et très solide : classement Q4 (pour les pierres magmatiques)
- Avis technique du CCFAT
- Encombrement minimum, dimensions réduites permettant une manipulation facile
- Très bon comportement au gel et à la chaleur
- Très bon comportement à l’eau
- Très bon comportement à la pollution
- Respectueux de l’environnement
- Euroclasse B-s1, d0, très bon comportement au feu
- S’assemble parfaitement avec tous les isolants spéciaux façade du marché
- Se pose facilement en VETAGE ou en BARDAGE
| Durabilité | Très bonne, largement supérieure à 10 ans |
|---|---|
| Etanchéité | Très bonne |
| Performance aux chocs | Très bonne. |
| Sécurité incendie | Très bonne, classement B-s1,d0, répond à l’IT249 |
| Sécurité en zones sismiques | Très bonne |
| Données environnementales | Très correctes (FDES sur demande) |
Principaux composants
Le système VÉTApier propose des panneaux de façade et d’angle adaptés à tout type de façade, avec fabrication sur mesure selon les modénatures architecturales.

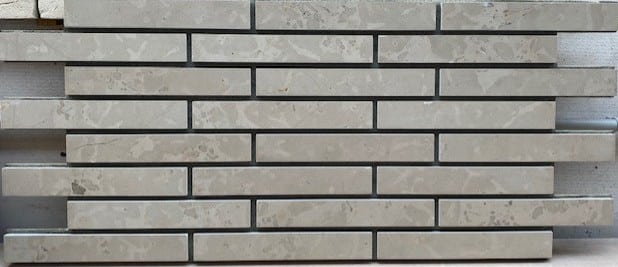

Notre finition

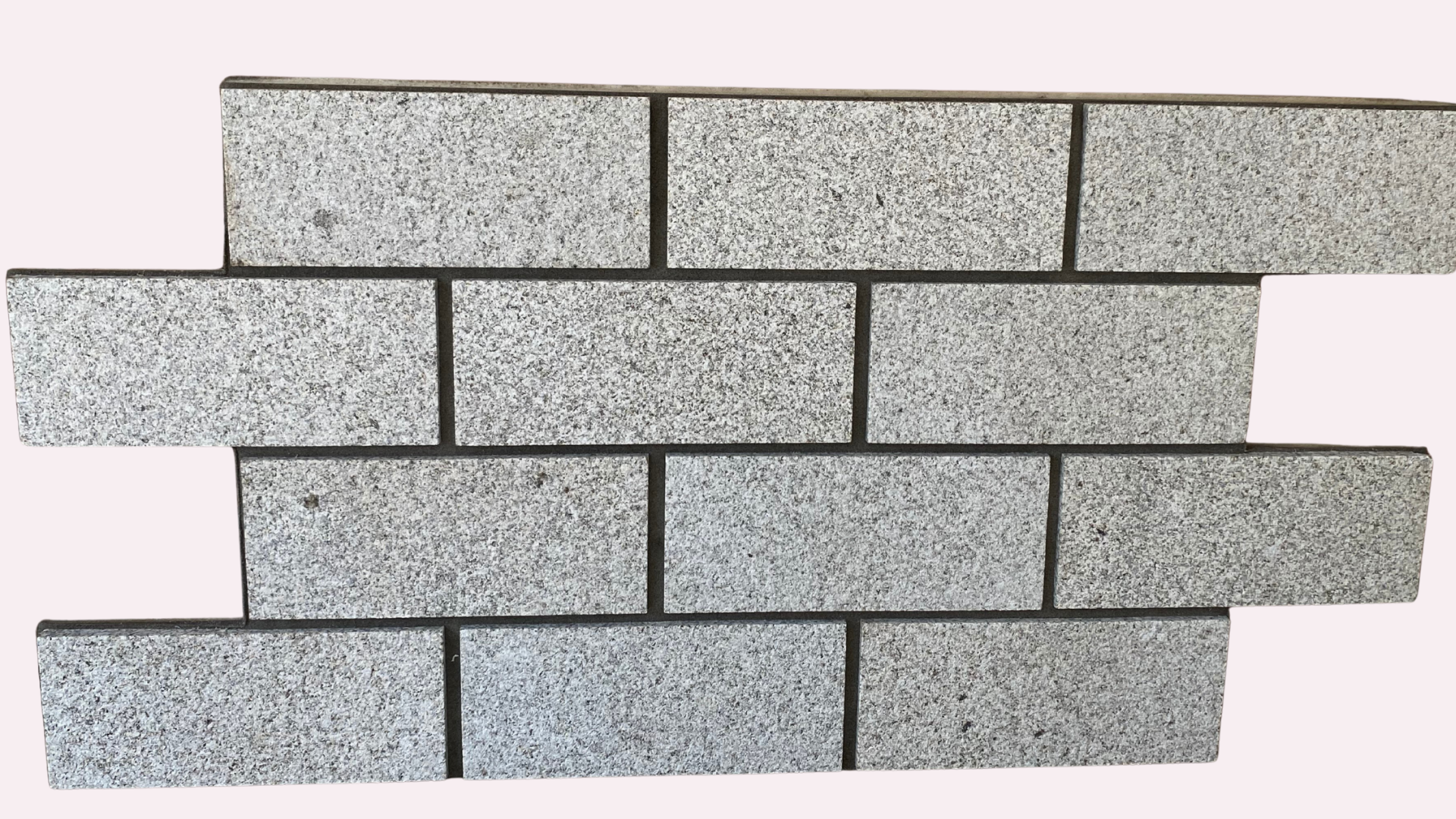

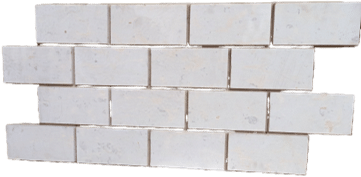

Pour fabriquer ses panneaux, VÉTAfrance travaille en partenariat avec plusieurs fabricants de plaquettes en calcaire, en granit ou magmatique : SETP, CALMINIA, NIMEX, MINERAL TECHNIQUE.
Configurations de pose
Le système VÉTApier s’applique en façade soit en configuration VETAGE soit en configuration BARDAGE, avec ou sans isolant rapporté. Pour le BARDAGE, la pose en sous-face sur supports traditionnels (béton, maçonnerie…) et la pose sur COB s’étudient de façon différente.
Domaine d’emploi
La mise en œuvre des panneaux VÉTApier (avec ou sans isolant) est identique à celle du VÉTAbric.
Elle est ainsi possible sur parois verticales planes ou courbes (voir dans dossier technique les rayons de courbure réalisables).
Les parois peuvent être également inclinées suivant certaines conditions. Les parois sont neuves ou préexistantes en béton (conforme au DTU 23.1) ou en maçonnerie d’éléments enduits (conforme au DTU 20.1)
Principe général de pose
Les panneaux sont posés horizontalement ou verticalement. Le système de recouvrement par feuillure doit être respecté.
La disposition des panneaux s’effectue par rangées horizontales ou verticales. Les jonctions entre panneaux sont filantes ou décalées.
Les fixations sont disposées dans les joints entre plaquettes. Le jointoiement final s’effectue après la pose des panneaux.
Domaine d'emploi
Les fixations à la paroi doivent être choisies en fonction des conditions d’exposition au vent et des valeurs de résistance à l’arrachement dans la paroi (cahier CSTB 1661-V2).
Les ossatures supports (bois ou métallique seront conformes aux règles de conception en vigueur (cahiers CSTB 3316-V2, 3194 et 3586-V2)). Leur montage sera réalisé en fonction d’un calepinage approprié aux panneaux VÉTApier.
Principe général de pose
Comme pour le VÉTAbric, les panneaux VÉTApier sont posés horizontalement ou verticalement. Le système de recouvrement par feuillure doit être respecté.
La disposition des panneaux s’effectue par rangées horizontales ou verticales. Les fixations adaptées à l’ossature, sont disposées dans les joints entre plaquettes.
Le jointoiement final s’effectue après la pose des panneaux.
